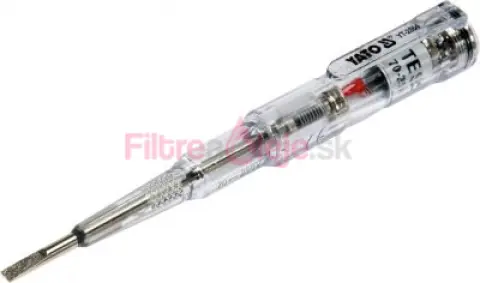

Yato - Skúšačka napätia 70-250V

Popis produktu

• Tester napätia YT-2864 umožňuje detekciu striedavého napätia, napríklad v zásuvke pre domácnosť alebo na koncoch káblov, dvoma spôsobmi: kontaktom a indukciou.
• Tester umožňuje testovať aj vodivosť kábla a skontrolovať stav batérií alebo akumulátorov.
• Prítomnosť napätia je signalizovaná rozsvietením diódy umiestnenej vo vnútri rukoväte.

FUNKCIE VZORKOVAČA

• Rozsah detekcie striedavého napätia kontaktnou metódou: 70-250V
• Rozsah detekcie striedavého napätia indukčnou metódou: 70 - 600V
• kontrola stavu batérie kontaktnou metódou: od 1,5 do 9V
• skúška kontinuity kábla pomocou kontaktnej metódy: 0 - 50 M Ω

TECHNICKÉ DÁTA:

• celková dĺžka: 140 mm
• šírka čepele: 3,5 mm
• napájanie: 2x1,5V; LR41

KONTAKTNÁ METÓDA

• Priložte hrot na obvod pod napätím.
• Osvetlenie LED indikuje tok elektrického prúdu cez tento prvok.
• Pri tejto metóde sa neodporúča dotýkať sa kontaktu v hornej časti rukoväte.
• Dotyk kontaktu nepredstavuje riziko úrazu elektrickým prúdom, ale zvyšuje citlivosť sondy a môže skresliť indikáciu.

INDUKČNÁ METÓDA:

• Metóda umožňuje detekciu striedavého napätia v izolovanom vodiči.
• Za týmto účelom chyťte tester za izolovanú časť hrotu a priblížte kontakt na vrchnej časti rukoväte bližšie k izolovanému drôtu.
• Osvetlenie LED diódy znamená, že testovaný kábel je pod napätím.
• Citlivosť metódy môžete zvýšiť uchopením testera za neizolovanú časť hrotu.
• Táto metóda tiež umožňuje „bezkontaktnú“ detekciu prerušenia živého elektrického drôtu.
• V mieste prerušenia tester prestane signalizovať prítomnosť napätia.

SKONTROLUJTE STAV BATÉRIE:

• Tester umožňuje skontrolovať stav batérií alebo akumulátorov určených na napájanie rôznych elektrických zariadení v rozsahu od 1,5V do 9V.
• Vložte hrot testera na pól batérie označený „+“, dotknite sa kolíka v hornej časti rukoväte a potom sa dotknite pólu akumulátora označeného „-“.
• Osvetlenie diódy znamená, že je batéria alebo akumulátor nabitý.
• Nepoužívajte túto metódu na testovanie batérií alebo akumulátorov s vyšším menovitým napätím.
• Batérie a akumulátory pripojené k elektrickému obvodu sa nesmú testovať.

KONTROLA KONTINUÁLNOSTI KÁBLA:

• Kontinuitu kábla skontrolujeme priložením hrotu na jeden koniec kábla, potom pridržaním kontaktu v hornej časti rukoväte uchopte druhý koniec kábla. Rozsvietenie LED indikuje kontinuitu testovaného kábla.
• Touto metódou je zakázané kontrolovať kontinuitu živých vodičov alebo v elektrickom obvode.

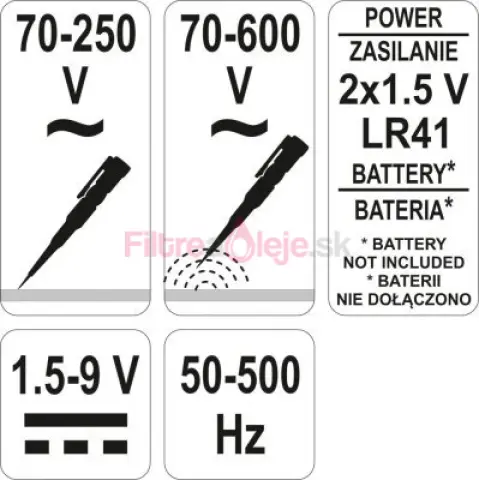

Parametre:

• Rozmer [mm]: 140
• Frekvencia [Hz]: 50-500
• Rozsah napätia [V]: 70-250 / 70-600
