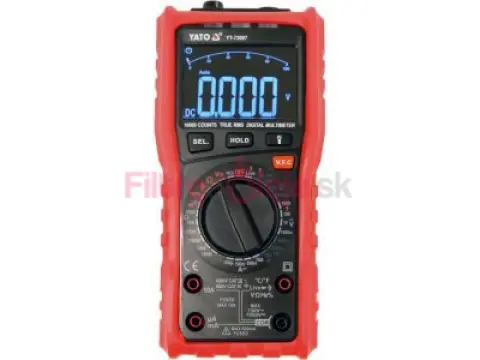

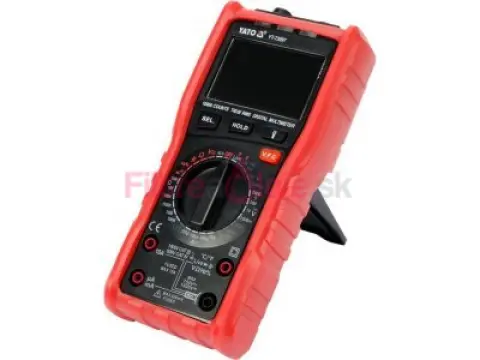

YT-73097 univerzálny meter s funkciou TRUE RMS unikátneho dizajnu s automatickým a manuálnym rozsahom merania. Umožňuje vykonávať základné a pokročilé merania elektrických veličín. Veľký multifunkčný LCD displej umožňuje v niektorých režimoch merania zobraziť dve hodnoty súčasne, napríklad napätie a frekvenciu zo sieťovej zásuvky. Puzdro je vybavené červeným gumeným puzdrom s vyhradenými miestami pre meracie sondy, vďaka čomu vám merací prístroj len tak ľahko nevykĺzne z rúk a minimalizuje riziko poškodenia pri páde. Moderný dizajn dosky a špeciálny softvér znamenajú nielen rýchlosť, presnosť a opakovateľnosť indikácií, ale aj zvýšenú úroveň bezpečnosti, o čom svedčí získanie certifikácie CAT IV až do 600V.

Základné miery:

• Meranie striedavého napätia: AC 0-750 V, TRUE RMS + VFC
• Meranie jednosmerného napätia: DC 0-1000 V
• meranie striedavého prúdu: AC 0-10 A, TRUE RMS
• Meranie jednosmerného prúdu: DC 0-10 A
• meranie odporu: 0-99,99 MΩ
• test diódy: I ​​F 1mA, U R 3, 2V
• test kontinuity obvodu: 0-30 Ω

Dodatočné merania:

• meranie kapacity kondenzátora: 0-99,99 mF
• meranie frekvencie: 0-9 999 Mhz
• meranie faktora plnenia: 1-99%
• meranie teploty: -20 až 1000°C
• bezkontaktná detekcia striedavého napätia: NCV

Presnosť merania:

Príklad určenia presnosti merania striedavého napätia. Výpočty pre výsledok merania: 235 V

• presnosť merania meracieho prístroja YT-73097 pre tento rozsah je: ±(1,0% + 5), rozlíšenie 0,1V
• Vzorec výpočtu chyby merania: (výsledok merania x 1,0 %) + 5 x rozlíšenie
• výpočet: (235 x 1,0 %) + 5 x 0,1 = 2,35 + 0,5 = 2,85 V

Skutočný výsledok s prihliadnutím na chybu merania pre indikáciu 235 V = 235 ± 2,85 V

• výsledok s prihliadnutím na chybu merania na indikáciu merania jednosmerného napätia: 12 V = 12 ± 0,09 V
• výsledok s prihliadnutím na chybu merania na indikáciu merania striedavého prúdu: 8 A = 8 ± 0,15 A

Tabuľku s rozlíšením a presnosťou pre dané meranie nájdete v užívateľskej príručke.

Vstavané funkcie:

• TRUE RMS - merač s touto funkciou vypočíta skutočnú efektívnu hodnotu striedavého napätia a prúdu pre sínusové aj nesínusové priebehy. Prístroj najprv zmeria skutočnú hodnotu sínusoidy v niekoľkých časových intervaloch → potom výsledky merania umocní → spočíta ich → vypočíta priemer → a nakoniec odmocní priemerný výsledok. Výsledkom merania je skutočná efektívna hodnota striedavého napätia/prúdu aj pre deformovanú sínusoidu alebo pravouhlú vlnu.
• NCV - bezkontaktná detekcia striedavého napätia pomocou indukčnej metódy. Merač zisťuje prítomnosť napätia v izolovanom vodiči pomocou snímača NCV na prednej strane zariadenia
• LIVE - test prítomnosti fázy pomocou jednej z meracích sond. Umožňuje vám skontrolovať, ktorý z otvorov v elektrickej zásuvke obsahuje fázu. Vložte meraciu sondu do otvoru, ak je fáza detekovaná, na displeji sa zobrazí nápis LIVE
• VFC - dolnopriepustný filter. Funkcia sa využíva napríklad pri meraní výstupného napätia regulátora elektromotora, ktorý využíva zmenu frekvencie a napätia na riadenie otáčok motora (VFD regulátory). Po aktivácii funkcie merač filtruje vysokofrekvenčné rušenie, napríklad zo signálu PWM, a ponecháva len nízku frekvenciu. Vďaka tomu filter umožňuje presné meranie efektívnej hodnoty napätia/prúdu tečúceho do motora
• AUTO - automatické nastavenie rozsahu merania. Pri meraní neznámych hodnôt pomocou meracieho prístroja s manuálnou zmenou rozsahu pomocou gombíka by sa merania mali vykonávať postupne od najväčšieho rozsahu po rozsah poskytujúci najpresnejší výsledok - inak riskujete poškodenie zariadenia. V prípade multimetra s funkciou AUTO však stačí vykonať jedno meranie a glukomer automaticky nájde optimálny rozsah. Merač YT-73097 je unikátny dizajn, pretože okrem automatických režimov merania ponúka aj meranie základných elektrických veličín na rozsahoch nastavených manuálne pomocou gombíka, čím spája výhody oboch riešení. Ak poznáme približnú hodnotu merania a nastavíme vhodný rozsah, získame na rýchlosti indikácií
• SEL - zmena režimu merania, napríklad z merania striedavého na jednosmerné napätie
• HOLD - ponechanie aktuálne nameranej hodnoty na displeji

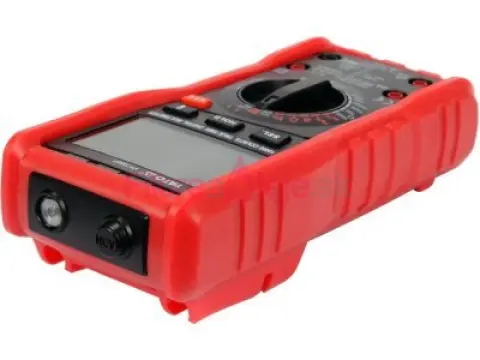

• TORCH - Na prednej strane prístroja je dióda na osvetlenie pracovnej plochy, ktorú je možné zapínať a vypínať týmto tlačidlom

Ďalšie informácie:

• LCD displej, maximálny zobrazený výsledok: 9999
• zvukový a svetelný signál pri skúške kontinuity na odpor pod 30 Ω
• automatický režim pre testy diódy a obvodu, v tomto nastavení merač sám zistí, či ide o diódu alebo obvod s nízkym odporom
• možnosť samostatného zapnutia testu diódy a testu spojitosti pomocou tlačidla SEL, v nastavení testu spojitosti okamžite zaznie bzučiak

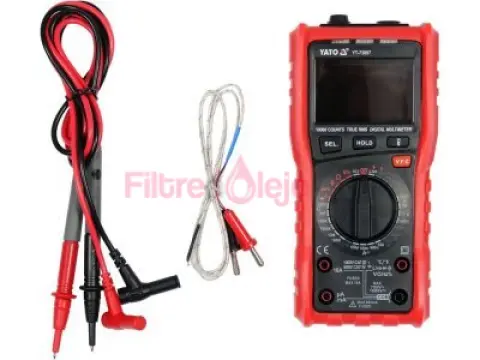

• Sada obsahuje meracie sondy s dĺžkou 15 cm
• dĺžka kábla so sondami: 110 cm
• priemer drôtu s izoláciou: 3,5 mm
• prevedenie s ochranou proti preťaženiu a ochranou pre meranie prúdu aj napätia
• alarm vypálenej poistky
• alarm pri zasunutí meracej sondy do nesprávnej zásuvky, napr. ak po zapnutí meracieho prístroja nastavíme meranie napätia a zasunieme meraciu sondu do zásuvky na meranie prúdu, na displeji sa zobrazí nápis LEAD
• Puzdro z ABS plastu
• automatické vypnutie merača po 10 minútach nečinnosti
• indikátor slabej batérie
• napájanie: dve 1,5 V (AA) batérie
