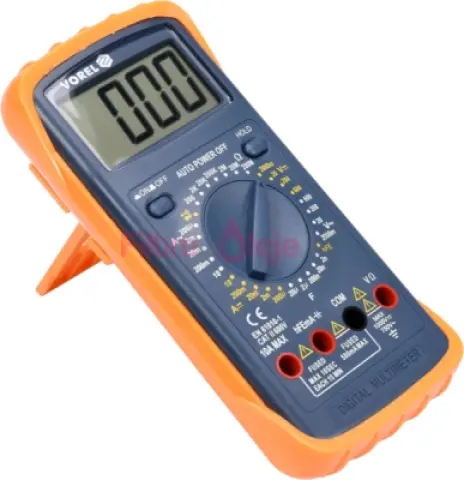

Vorel - Multimeter digitálny

Základné merania:

• Meranie striedavého napätia: 0-600 V.
• Meranie jednosmerného napätia: 0-600 V
• meranie striedavého prúdu: STRIEDAVÝ PRÚD 0-10 A
• meranie jednosmerného prúdu: 0-10 A
• meranie odporu: 0-200 MΩ
• test diód:IF 1 mA,UR 2,8 V
• test spojitosti obvodu: 0-30 Ω

Ďalšie merania:

• meranie kondenzátorov: 0-20 μF
• test hFe tranzistora: 0-1000, zabudovaná meracia zásuvka

Presnosť merania:

Príklad určenia presnosti pre meranie striedavého napätia. Výpočet výsledku merania: 235 V

• Presnosť merania meracieho prístroja 81783 pre tento rozsah je: ±(1,2 % + 5), rozlíšenie 1 V
• Výpočet vzorca chyby merania: (výsledok merania x 1,2 %) + 5 x rozlíšenie
• výpočet: (235 x 1,2 %) + 5 x 1 = 2,82 + 5 = 7,82 V

Výsledok vrátane chyby merania pre indikáciu 235 V = 235 ± 7,82 V*

• Výsledok vrátane chyby merania pre indikáciu merania jednosmerného napätia: 12 V = 12 ± 0,08
• Výsledok vrátane chyby merania pre indikáciu merania striedavého prúdu: 0,02 ± 0,02 %: 8A = 8 ± 0,26 A*

Tabuľku s rozlíšením a presnosťou pre dané meranie nájdete v návode na obsluhu.

*Merací prístroj 81783 nemá funkciu merania skutočnej efektívnej hodnoty, preto je uvedený výsledok skutočnou efektívnou hodnotou striedavého napätia len pre správny sínusový priebeh.

Zabudované funkcie:

• DATA HOLD - uchováva aktuálne nameranú hodnotu na displeji

Ďalšie informácie:

• LCD displej, maximálny zobrazený výsledok: 1999
• zvukový signál pri skúške spojitosti pri odpore pod 30 Ω
• automatické prepnutie z testu diód na test spojitosti pri odpore obvodu pod 30 Ω (nie je možné nastaviť merač len na test diód)
• meracie sondy sú súčasťou dodávky
• konštrukcia s ochranou proti preťaženiu
• ABS puzdro + tzv. puzdro, t. j. gumový kryt chrániaci merač pred mechanickým poškodením
• automatické vypnutie merača
• indikátor slabej batérie
• napájanie: 9 V batéria (6F22)

Pozor!

V prípade merania neznámych hodnôt meračom s manuálnou zmenou rozsahu pomocou voliča by sa merania mali vykonávať postupne od najväčšieho rozsahu až po rozsah poskytujúci najpresnejší výsledok - inak hrozí poškodenie prístroja.
