AUTEL EV DIAGBOX - Diagnostika elektrických vozidiel

Name: AUTEL EV DIAGBOX - Diagnostika elektrických vozidiel
Brand: AUTEL
SKU: EVDIAGBOX
Price: 1644.01 EUR
Availability: InStock

expedujeme do 24 hodín

Výrobca: AUTEL

Kód produktu

EVDIAGBOX

1 644,01 €

Cena bez DPH : 1 336,59 €

Zdieľať produkt

AUTEL EV DIAGBOX je špecializovaný modul pre diagnostiku elektrických a hybridných vozidiel, ktorý z bežného diagnostického tabletu MaxiSys Ultra / MS919 / MS909 urobí profesionálny EV tester pre vysokonapäťové systémy. Umožňuje detailnú analýzu trakčného akumulátora, vysokonapäťovej inštalácie, invertorov a ďalších EV komponentov vrátane zobrazenia SOC/SOH, napätí, prúdov a teplôt. Je ideálny pre servisy, ktoré chcú byť pripravené na rastúci podiel EV, PHEV a HEV vozidiel.

Technické údaje

Typ zariadenia: modul / prídavný box pre diagnostiku EV (EV, PHEV, HEV + podpora aj spaľovacích vozidiel)
Určené pre: diagnostické tablety Autel MaxiSys Ultra, MaxiSys Ultra ADAS, MaxiSys MS919, MaxiSys MS909
Komunikácia: spolupracuje s rozhraním MaxiFlash VCI alebo VCMI (podľa použitého tabletu)
Funkcie vysokonapäťovej diagnostiky:
- HV System Diagnostics – kompletná diagnostika vysokonapäťovej sústavy
- čítanie a mazanie DTC (chybové kódy)
- zobrazenie live dát (napätia, prúdy, teploty, stavy relé, moduly)
Battery Pack Test:
- SOC (State of Charge) – stav nabitia
- SOH (State of Health) – zdravotný stav batérie
- celkové napätie a prúd
- napätia jednotlivých modulov / sekcií
- teploty v batériovom packu
Spôsoby testovania batérie:
- cez OBD
- priame meranie batériového packu pomocou špeciálnych káblov a adaptérov
Podpora značiek: široké pokrytie európskych, ázijských a amerických EV/PHEV/HEV (napr. Tesla, BMW, Audi, VW, BYD, Honda, Toyota, Lexus a ďalšie – podľa SW pokrytia tabletu)

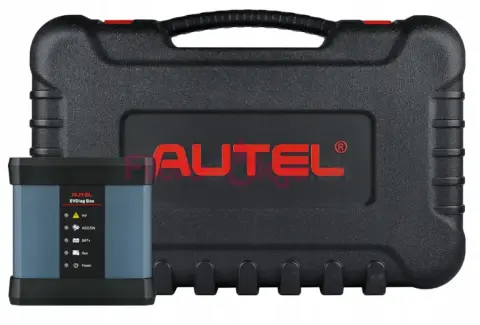

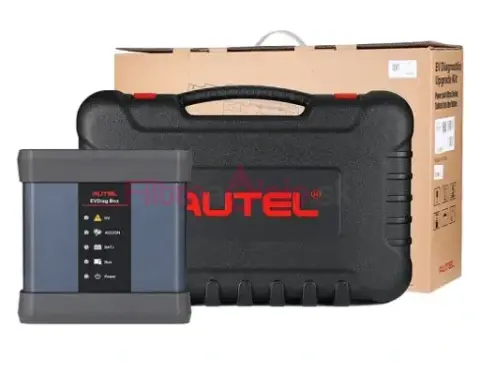

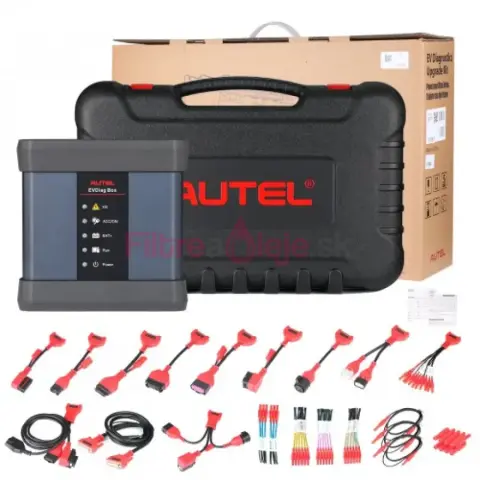

Obsah setu (typicky):

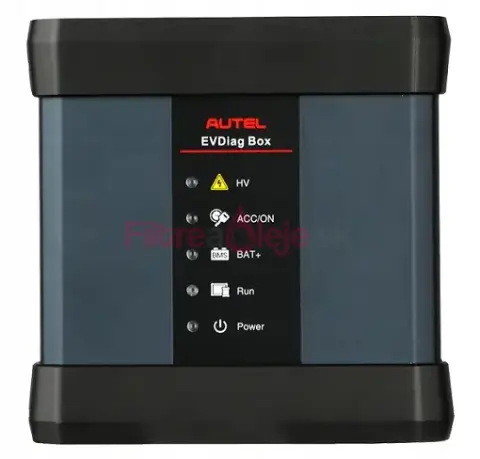

- modul Autel EV DiagBox
- sada adaptérov pre EV batériové konektory
- hlavný diagnostický kábel a prípojné káble
- breakout lead káble, predlžovacie vodiče, banánikové konektory
- prepravný kufrík s priehradkami
- softvér / licenčné vybavenie pre EV funkcie (viazané na tablet)

Výhody

Kompletná diagnostika vysokonapäťovej sústavy – rýchla analýza HV inštalácie EV, PHEV, HEV vrátane chybových kódov, parametrov a stavu komponentov.
Detailná analýza trakčného akumulátora – zobrazenie SOC, SOH, napätia, prúdy, teploty a modulové napätia, ideálne na posúdenie skutočného stavu batérie.
Bezpečné testovanie batériového packu – možnosť diagnostiky cez OBD aj priamym pripojením na pack s jasným grafickým návodom pripojenia a schémami konektorov.
Schémy vysokonapäťovej inštalácie – prehľadné block diagramy HV systému, rozloženie komponentov a konektorov, krokové inštrukcie pre rozpojenie a merania.
Podpora moderných EV značiek – vhodné pre dielne, ktoré chcú servisovať novú generáciu EV/PHEV/HEV vozidiel rôznych značiek.
Rozšírenie existujúceho Autel systému – ak už máš MaxiSys Ultra / MS919 / MS909, stačí pridať EV DIAGBOX namiesto nákupu úplne nového EV testera.
Cloudová správa dát (cez tablet) – možnosť ukladať reporty, záznamy meraní a históriu vozidiel pre sledovanie vývoja stavu batérie.

Použitie a kompatibilita

Profesionálne autoservisy, EV špecializované dielne a diagnostické centrá, ktoré chcú ponúkať služby pre elektrické a hybridné vozidlá.
Prevádzky zamerané na kontrolu stavu trakčných batérií – predaj jazdených EV, flotilové firmy, leasingové spoločnosti.
Servisy, ktoré už používajú Autel MaxiSys Ultra / MS919 / MS909 a chcú rozšíriť schopnosti o pokročilú EV diagnostiku.
Vhodné pre diagnostiku EV, PHEV, HEV aj spaľovacích vozidiel v rámci HV systémov a súvisiacich komponentov (tam, kde je to podporené softvérom).

Návod na použitie

Príprava zariadenia:
- Uisti sa, že máš kompatibilný diagnostický tablet Autel MaxiSys Ultra / MS919 / MS909 s aktívnou licenciou.
- Zaregistruj a aktivuj EV DiagBox podľa pokynov Autel (zadanie S/N v tablete, aktualizácia softvéru).
Príprava vozidla:
- Vozidlo postav na bezpečné miesto, zaisti proti pohybu.
- Dodrž všetky bezpečnostné pokyny výrobcu vozidla pri práci s vysokým napätím.
Pripojenie k vozidlu:
- Pripoj EV DiagBox a príslušné adaptéry k vozidlu (OBD alebo pripojenie na batériový pack podľa návodu).
- Prepoj EV DiagBox s tabletom cez rozhranie MaxiFlash VCI / VCMI.
Diagnostika:
- V tablete zvoľ vozidlo, spusti HV System Diagnostics alebo Battery Pack Test.
- Sleduj zobrazené hodnoty SOC, SOH, napätia, prúdy, teploty a chybové kódy.
- Využi dostupné schémy a krokové návody pri odpojovaní alebo meraní batériových modulov.
Report:
- Ulož výsledky testov, vytvor report pre zákazníka (stav batérie, zistené chyby, odporúčané kroky) a archivuj ich v systéme.

Bezpečnostné pokyny

Práca s vysokonapäťovými systémami EV je nebezpečná a musí ju vykonávať vyškolený personál.
Vždy používaj certifikované HV ochranné pomôcky (rukavice, obuv, okuliare, izolačné nástroje) a dodržuj postupy výrobcu vozidla.
Pred akýmkoľvek zásahom do HV systému sa uisti, že je systém vypnutý, odpojený a bezpečne zaisťený (lock-out/tag-out podľa interných pravidiel servisu).
Nemanipuluj s otvoreným batériovým packom bez patričného školenia – hrozí úraz elektrickým prúdom alebo požiar.
Zariadenie chráň pred vlhkosťou, extrémnymi teplotami a mechanickým poškodením; používaj iba originálne káble a adaptéry.

Upozornenie

Upozorňujeme, že uvedená produktová fotografia je iba ilustračná.

AUTEL EV DIAGBOX – Diagnostika elektrických vozidiel je špecializovaný EV modul pre tablety MaxiSys Ultra / MS919 / MS909, ktorý prináša pokročilú diagnostiku vysokonapäťových systémov, detailný Battery Pack Test so zobrazením SOC/SOH, napätí, prúdov a teplôt, využíva bezpečné pripojenie cez adaptéry a schémy a predstavuje profesionálne riešenie pre servisy, ktoré chcú naplno servisovať moderné elektrické a hybridné vozidlá.
