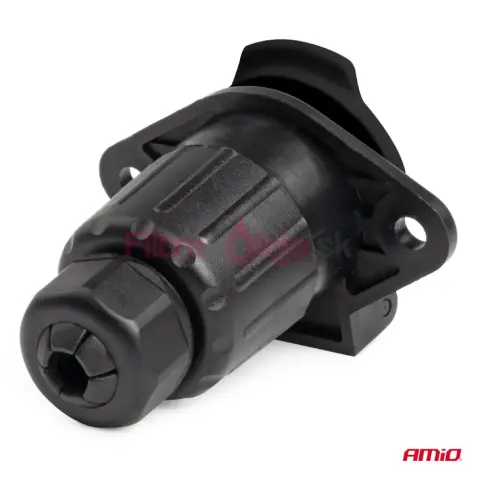

AMIO Zásuvka ťažného zariadenia 24V N-type

AMIO zásuvka 7-PIN typ N (24 V) je robustné univerzálne riešenie pre elektrické prepojenie ťažkých prívesov, návesov a úžitkových vozidiel so 24-voltovou inštaláciou. Pevné plastové púzdro, kovové kontakty a uzatvárateľná klapka zaručujú spoľahlivé a odolné spojenie aj v náročných poveternostných podmienkach.

Hlavné vlastnosti

• Kompatibilita 24 V — navrhnuté pre návesy/prívesy a ťažké vozidlá.

• Štandard 7-PIN typ N — bežne používaný systém pre osvetlenie, smerovky, brzdové a pomocné obvody.

• Odolné prevedenie — pevné plastové púzdro odolné voči nárazom a poveternostným vplyvom.

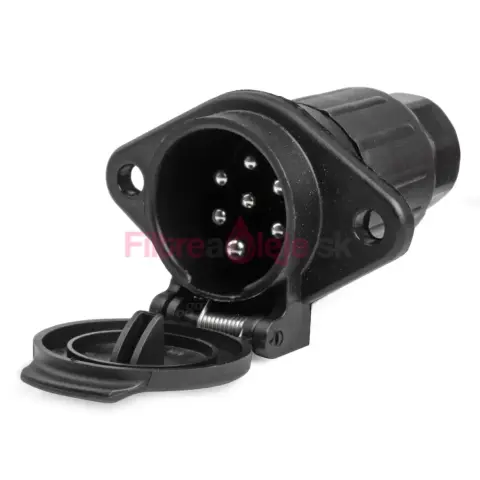

• Ochranná klapka — zabraňuje náhodnému otvoreniu a zatečeniu, keď nie je pripojený kábel.

• Kovové kontakty — spoľahlivý elektrický kontakt a dobré vodiace vlastnosti.

• Jednoduchá montáž — zadné vstupy káblov a dve montážne diery pre pevné uchytenie.

Technické parametre

• Typ: zásuvka 7-PIN, typ N

• Prevádzkové napätie: 24 V

• Púzdro: odolné tvrdé plastické materiály (čierne)

• Kontaktovanie: kovové styky, skrutkové pripojenie (skroutkové svorky)

• Ochrana: uzatvárateľná klapka proti vode a prachu

• Max. priemer kábla (gumená manžeta): 10,3 mm

• Dĺžka (celková): 85 mm

• Priemer zloženej zásuvky: 45 mm

• Rozstup montážnych otvorov: 75 mm

• Počet montážnych otvorov: 2

• Hmotnosť: 140 g

• Farba: čierne púzdro / čierna klapka

Použitie / odporúčané aplikácie

• Trvalé prepojenie ťahača a prívesu/návesu (osvetlenie, smerovky, brzdové svetlá, cúvacie svetlo, doplnkové obvody).

• Vhodné pre návesy, prívesy s veľkou nosnosťou, ťažké úžitkové vozidlá, kamióny, autolawety a karavany s 24 V sústavou.

• Použiteľné v priemyselnom prostredí aj v exteriéri vďaka odolnej konštrukcii.

Návod na inštaláciu

1. Pred montážou odpojte batériu ťahača.

2. Pripravte konce vodičov — očistite a odizolujte potrebnú dĺžku.

3. Vložte vodiče zadným otvorom a pevne ich upevnite do skrutkových svoriek podľa štandardnej pin-schémy.

4. Použite tesniacu manžetu pre uvedený max. priemer kábla (≤ 10,3 mm) a poistite kryt.

5. Pri montáži použite dve priložené montážne diery (rozstup 75 mm) a pevne upevnite zásuvku.

6. Po zapojení skontrolujte funkčnosť všetkých okruhov (osvetlenie, smerovky, brzdy).

7. Pre dlhodobú ochranu odporúčame aplikovať dielectric grease na kontakty proti korózii.

Prečo si vybrať AMIO 7-PIN zásuvku (typ N, 24 V)

• Navrhnutá pre ťažké použitie — odolná konštrukcia a spoľahlivé kovové kontakty zaisťujú dlhú, bezproblémovú prevádzku.

• Kompletná mechanická ochrana vďaka pevnej konštrukcii a uzatváracej klapke.

• Univerzálna kompatibilita so štandardnými 7-pinovými sústavami používanými v návesoch a ťažkej doprave.

Upozornenie a skladovanie

• Pred montážou vždy overte správne priradenie pinov podľa schémy vozidla a prívesu. Nesprávne zapojenie môže poškodiť elektroniku.

• Nepoužívajte zásuvku s poškodenými kontaktmi alebo prasknutým púzdrom — vymeniť za nový diel.

• Skladujte v suchu a chráňte pred dlhodobým pôsobením agresívnych chemikálií a slanej vody.

• Pri práci používajte ochranné rukavice a bezpečnostné postupy pri manipulácii s elektrickými obvodmi.

• Likvidujte podľa miestnych právnych predpisov pri ukončení životnosti.
