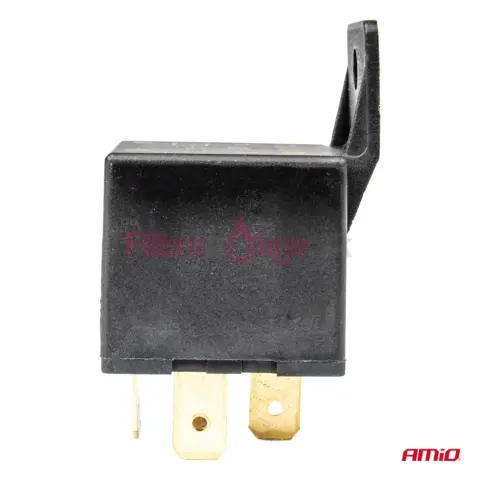

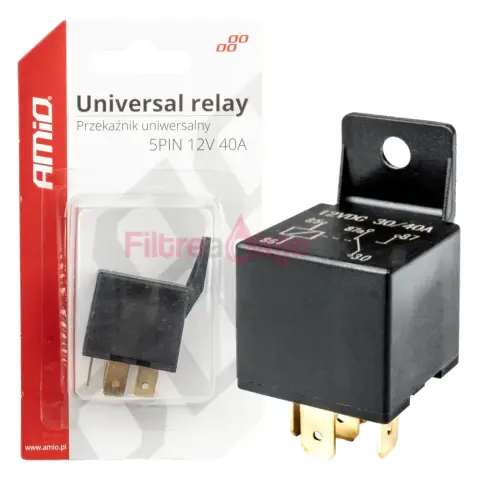

AMIO Univerzálne relé 5PIN 12V 40A

AMIO relé je univerzálny automobilový spínač určený na riadenie spotrebičov s napätím 12 V a prúdovým odberom do 40 A. Vhodné pre spínanie svetiel, ventilátorov, čerpadiel, autoalarmov, blokád zapaľovania a ďalších obvodov v aute. Relé má vstavaný montážny úchyt, kvalitné materiály a precízne spracovanie pre dlhodobú a bezpečnú prevádzku.

Kľúčové vlastnosti

• Napájanie: 12 V DC

• Max. prúd spínania: 40 A

• Počet pinov: 5 (5PIN) — univerzálne SPDT relé (časté použitie ako NO/NC)

• Odpor cievky: 82 Ω

• Šírka konektorov: 6,3 mm (typické ploché dutinky)

• Rozmery: 28,5 × 28,5 × 25 mm

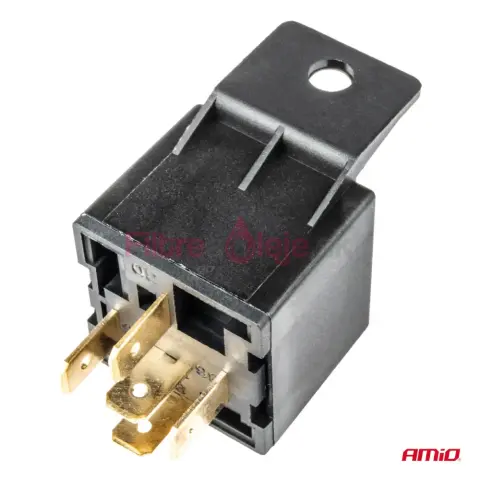

• Montáž: vstavaný montážny otvor / úchyt pre jednoduché upevnenie

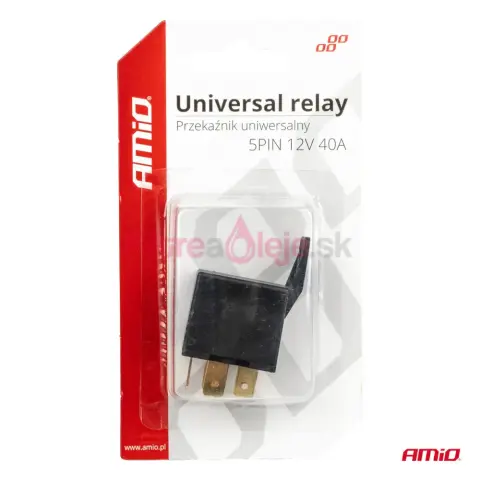

• Obsah balenia: 1 × relé

Technické parametre (sumár)

• Typ: univerzálne 5PIN relé 12 V / 40 A

• Cievka: 82 Ω

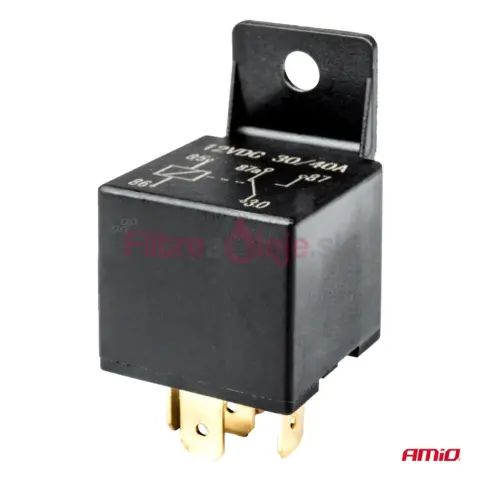

• Kontakt: 30 (spoločný), 87 (NO), 87a (NC), 85/86 (cievka) — overte zapojenie podľa označenia v relé

Použitie / odporúčané aplikácie

• Spínanie diaľkových svetiel, hmloviek a doplnkového osvetlenia

• Ovládanie palivového čerpadla, ventilátorov chladiča, sirén a relé pre alarmy

• Blokáda zapaľovania / riadenie prídavných obvodov v aute, motocykli alebo v lodiach

• Použitie v dielňach a pri opravách elektrických systémov vozidla

Návod na inštaláciu (stručne)

1. Pred montážou odpojte batériu vozidla.

2. Overte označenie pinov na púzdre relé (30, 85, 86, 87, 87a) a skontrolujte kompatibilitu so zapojením v aute.

3. Zapojte vodiče: 85/86 na cievku (ovládanie), 30 ako spoločný kontakt napájania, 87 pre NO (spínaný výstup) a 87a pre NC (uzavretý pri neaktivovanom relé), ak je potrebné.

4. Upevnite relé pomocou vstavaného úchytu a zotrite vodivé plochy.

5. Pripojte batériu a otestujte funkciu.

Prečo si vybrať AMIO relé 5PIN 12V 40A

• Univerzálne využitie pre širokú škálu automobilových aplikácií

• Vstavaný montážny úchyt pre jednoduchú a pevnú inštaláciu

• Kvalitné materiály a presné kontakty pre spoľahlivý prenos prúdu až do 40 A

• Kompatibilné s bežnými 6,3 mm konektormi pre jednoduché napojenie v dielni i doma

Upozornenie

• Pred zapojením vždy overte funkciu kontaktov relé podľa schémy – pinout môže mať odlišné usporiadanie v závislosti od výrobcu.

• Pri práci s elektrinou dodržiavajte bezpečnostné predpisy a pri nejasnostiach konzultujte s odborníkom.

• Relé je určené pre 12 V DC obvody; nevystavujte ho trvalo nadmernému prúdu (>40 A) bez vhodnej poistky.
