AMIO LED-GRAF 3D je univerzálny a spoľahlivý parkovací asistent určený pre vodičov, ktorí chcú bezpečné a presné cúvanie bez komplikácií. Systém obsahuje centrálnu jednotku, LED-GRAF 3D displej, 4 čierne vnútorné senzory (ø 16,5 mm), kompletné okablowanie a montážne príslušenstvo — všetko pripravené na rýchlu inštaláciu. Detekcia prekážok prebieha ultrazvukom a varovanie prebieha graficky, číselne a zvukovo.

Vlastnosti produktu

• Automatické spustenie pri zaradení spiatočky (zadné senzory).

• Predné senzory aktivované stlačením brzdy (svetlo stopu) — po uvoľnení brzdy zostanú aktívne 15 sekúnd; systém reaguje pri prekážke do 80 cm pri prednej aktivácii.

• Detekcia prekážok zobrazená graficky (LED-GRAF 3D), číselne (vzdialenosť) a doplnená akustickým signálom cez zabudovaný reproduktor.

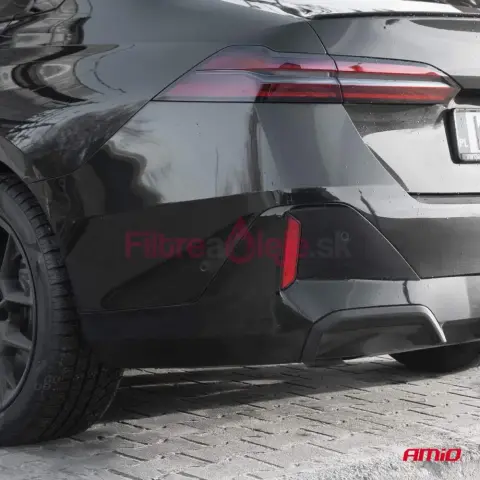

• Ľubovoľné rozmiestnenie senzorov — možné použiť vpredu alebo vzadu (flexibilné riešenie podľa potreby vozidla).

• Súčasti balenia: centrála, displej, 4 × senzory ø 16,5 mm, okablowanie, vŕtacie korunkové vrtáky a návod.

• Senzory s plochým kołnierzem — estetické a ľahko montovateľné; možnosť lakovania 1–2 vrstvami (vlastné úpravy).

• Vodotesné prevedenie senzorov — odolné voči dažďu, snehu a náročným poveternostným podmienkam.

• Univerzálne použitie — vhodné do väčšiny osobných áut; predlžovacie vodiče dostupné pre dodávky a špeciálne aplikácie.

Technické parametre

• Napájanie: 12 V DC

• Spotreba: < 4 W

• Frekvencia práce: 40 kHz (ultrazvuk)

• Detekčný rozsah: 2,5 m – 0,3 m

• Presnosť merania: ± 5 cm

• Dĺžka káblov zo senzorov: 2,2 m

• Dĺžka kábla k displeju: 5,0 m

• Prevádzková teplota: -30 °C … +55 °C

• Indikácia vzdialenosti: grafická 3D indikácia + číselná + zvukový alarm

• Priemer montážneho otvoru (senzor): 16,5 mm

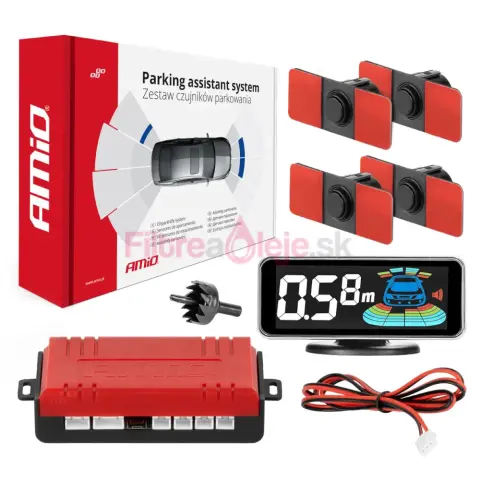

Obsah balenia

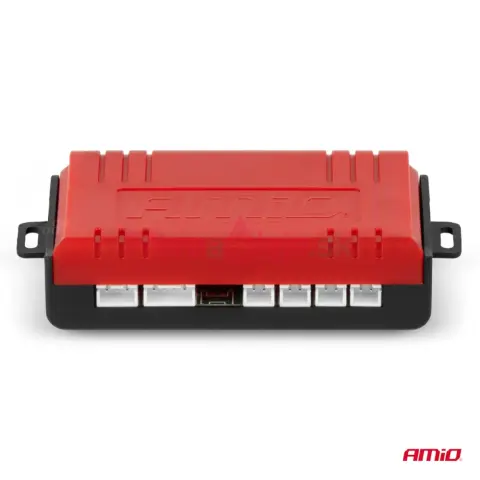

• centrálna riadiaca jednotka

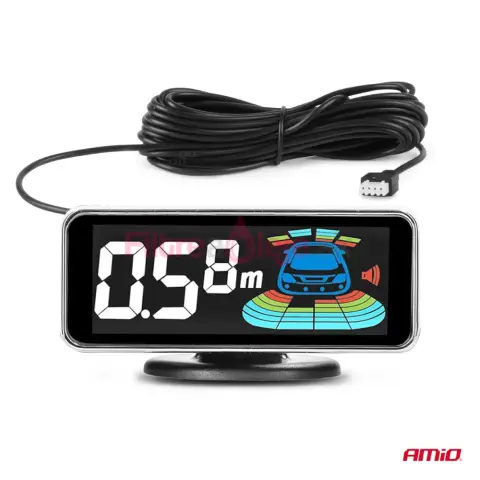

• LED-GRAF 3D displej

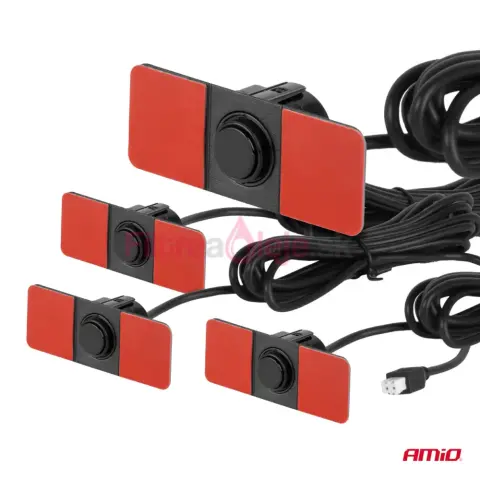

• 4 × čierne vnútorné senzory ø 16,5 mm

• kompletné okablowanie

• vŕtacie korunky / montážne vŕtko

• inštrukcia na inštaláciu

Použitie a výhody

• výrazne zlepšuje bezpečnosť pri cúvaní a parkovaní v mestskom prostredí aj na stiesnených miestach

• predchádza nárazom a odreninám karosérie — ušetrí čas a peniaze za opravy

• automatická aktivácia a jednoduché ovládanie — systém funguje bez zbytočného nastavovania

• možnosť umiestniť senzory vpredu alebo vzadu podľa potrieb vozidla (flexibilita montáže)

Inštalácia a údržba

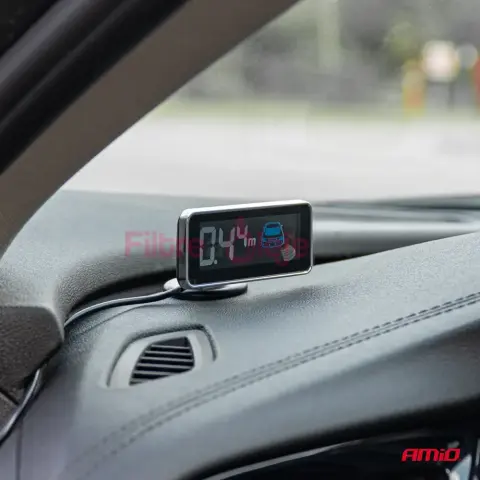

• vyvŕtajte otvory podľa dodanej šablóny a nasaďte senzory; pripojte káble do centrálnej jednotky; displej umiestnite tak, aby bol dobre viditeľný.

• predné senzory: pripojenie k obvodu stop-svetiel; po stlačení brzdy sú aktívne 15 s.

• zadné senzory: pripojenie na spätné svetlo — automatické zapnutie pri spiatočke.

• pravidelné čistenie senzorov a displeja od nečistôt; kontrola konektorov po umývaní alebo zimnej prevádzke.

• ak je potrebné, k senzoru pridajte ochrannú manžetu proti ostrým hranám; pri lakovaní senzora dodržte odporúčané 1–2 vrstvy.

Prečo si vybrať AMIO LED-GRAF 3D

• Prehľadné 3D grafické zobrazenie vzdialenosti spolu s akustickým varovaním — vodič získa okamžitú a intuitívnu informáciu.

• Kvalitné, vodotesné senzory s plochým kołnierzem a možnosťou lakovania pre bezproblémovú integráciu do designu vozidla.

• Kompletný montážny set vrátane vŕtacích nástrojov a káblov — okamžitá inštalácia bez nutnosti dokupovania doplnkov.

• Univerzálnosť a spoľahlivosť — vhodný pre bežné i náročné prevádzkové podmienky.

Upozornenie: systém slúži ako asistenčný prostriedok a nenahrádza pozornosť vodiča. Pred každým manévrom odporúčame vizuálne skontrolovať priestor.
